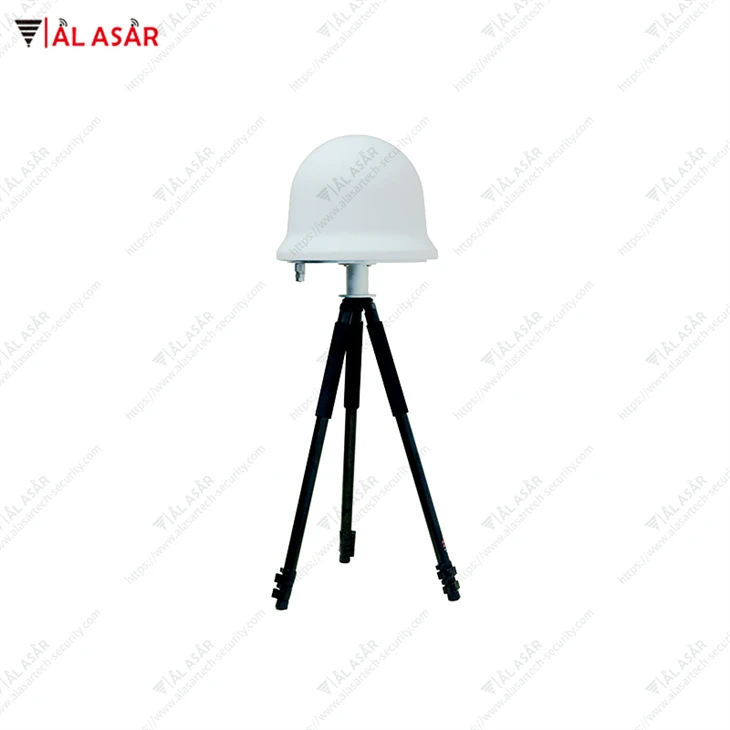

Réamhrá Táirge
Insamhladh agus astaíonn an gléas loingseoireachta UAV comhartha loingseoireachta UAV atá go hiomlán comhsheasmhach le comhartha na satailíte loingseoireachta i bhfithis, agus cuireann sé suíomh, luas agus am na drones in olcas.
I gcomhar le suíomh fíor-ama agus faisnéis trajectory an UAV a sholáthraíonn radair agus trealamh braite eile, déanann an córas comhordanáidí an tsuímh lobhadh a choigeartú go dinimiciúil chun an UAV a aslú chun eitilt go dtí suíomh ainmnithe agus talamh.
Is éard atá i bhfeiste maolaithe loingseoireachta UAV ná óstach, soláthar cumhachta, agus ardán bogearraí bainistíochta.
Main fheidhm
Is féidir leis an gcóras suíomh drones a bhíonn ag brath ar chórais loingseoireachta satailíte BDS/GPS/GLONASS/GALILEO a mhaolú. Trí lobhadh suímh agus modhanna eile, is féidir leis an sprioc a bhaint amach iallach a chur ar an drone dul i dtír, é a thiomáint ar shiúl, é a mhealladh go dtí suíomh ainmnithe, agus é a chosc ó éirí de thalamh laistigh den chrios cosanta.
⚫ Le cosaint uathoibríoch uile-aimsire, uile-aimsire in aghaidh drones
⚫ Le feidhmeanna cosúil le tuirlingt éigean, díbirt treorach, ionduchtú ceannteidil, agus gan eitilt
⚫ Leis an fheidhm a bhaineann le cosaint a dhéanamh i gcoinne sceana dróin
⚫ Is féidir leis comharthaí maolaithe a astú a ligeann do dhrones gluaisne ciorclach, tairiscint líneach, tairiscint aonfhoirmeach, tairiscint luais inathraithe, gluaisne cuartha agus conairí eile a dhéanamh
⚫ Tá moill an chainéil chomhartha satailíte inchoigeartaithe chun an ga maolaithe a mheaitseáil leis an éifeacht díscaoilte is fearr a bhaint amach
⚫ Glacadóir satailíte comhtháite, sioncronaithe le ham na satailíte i bhfithis
⚫ Le feidhmeanna féintástála agus aschuir stádais, tuairiscíonn sé go huathoibríoch chuig an gcóras ordaithe agus rialaithe nuair a tharlaíonn locht
⚫ Cumhacht aschuir inchoigeartaithe, coigeartú fad cosanta
⚫ Nascáil prótacail comhéadan tacaíochta paraiméadar agus feidhm, comhtháthú córas tacaíochta agus forbairt thánaisteach
⚫ Leis an gcumas ilfheistí a nascadh leis an Idirlíon, bainistíocht ordlathach, agus rialú agus cosaint réigiúnach
⚫ Leis an fheidhm a bhaineann le nascadh le brath speictrim, trealamh faoi chois trasnaíochta, agus radair, is féidir leis 24-uair an chloig a oibriú gan fhoireann
⚫ Bogearraí: Cuir prótacal comhéadain ar fáil le haghaidh forbairt chomhtháite
Táscairí teicniúla
Tacaíonn an bord loingseoireachta loingseoireachta le hionsamhlú comharthaí satailíte loingseoireachta GPS, BDS, GLONASS agus GAL. Is iad seo a leanas na táscairí feidhmíochta:
Minicíocht glactha agus tarchurtha comharthaí: minicíocht roghnúcháin úsáideora
Liosta cumraíochta minicíochta comhartha táirge
|
Córas satailíte |
Banna minicíochta |
Lárphointe minicíochta (MHz) |
bandaleithead |
|
Pointe minicíochta caighdeánach |
|||
|
BDS |
B1I |
1561.098 |
±2.046MHz |
|
GPSName |
L1 C/A |
1575.42 |
± 1.023MHz |
|
GLONASSName |
L1 |
1602 |
1598.0625-1605.375MHz |
|
Pointe minicíochta roghnach |
|||
|
GPSName |
L2 |
1227.6 |
±1.023MHz |
|
BDS |
B1C |
1575.42 |
±16.368MHz |
|
B2I |
1207.14 |
±2.046MHz |
|
|
B3I |
1268.52 |
±10.23MHz |
|
|
GLO |
L2 |
1246 |
1242.9375-1248.625MHz |
|
GAL |
E1 |
1575.42 |
±12.276MHz |
⚫ Cumhacht aschurtha comharthaí ag gach pointe minicíochta: Níos lú ná nó cothrom le -5dBm
⚫ Raon coigeartaithe cumhachta: 80dB
⚫ Taifeach coigeartaithe cumhachta: 0.5dB
⚫ Cruinneas insamhalta suímh: Níos lú ná nó cothrom le 1m
⚫ Cruinneas luais: Níos lú ná nó cothrom le 0.5m/s (RMS)
⚫ Cruinneas sioncrónaithe ama:<20ns
Táscairí feidhmíochta 4 leagan pointe minicíochta
|
Níl. |
Mír |
Sonraíochtaí Teicniúla |
|
1 |
Caoinfhulaingt minicíochta |
<±2*10-6 |
|
2 |
Tarchuirtear spurious |
<-36dBm (30MHz-1GHz, RBW is 100kHz), <-30dBm (1GHz-18GHz, RBW is 1MHz) |
|
3 |
Raon minicíochta (MHz) |
GPS L1% 3a1574.40% 7e1576.44 BDS B1: 1559.05-1563.14 GLO L1: 1597.55~1605.89 GAL E1: 1563.14~1587.70 |
|
4 |
bandaleithead áitithe (MHz) |
GPS L1: Níos lú ná nó cothrom le 2.046 BDS B1: Níos lú ná nó cothrom le 4.092 GLO L1: Níos lú ná nó cothrom le 8.34 GAL E1: Níos lú ná nó cothrom le 24.552 |
|
5 |
Lasmuigh den bhanna faoi chois |
±200KHz Níos lú ná nó cothrom le 40dB, ±500KHz Níos lú ná nó cothrom le 45dB |
|
6 |
Cumhacht radaithe iseatrópach comhionann |
20W |
|
7 |
Fad cosanta gníomhach |
Ga 5-8km |
|
8 |
Éifeacht Tosaigh |
＜10s |
|
Comhartha sioncrónaithe |
Sioncronú gearrshaolach comhartha loingseoireachta satailíte ionsamhlaithe agus cruinneas sioncrónaithe ama 3 nóiméad＜1us |
|
|
10 |
Feidhm chumarsáide sonraí criptithe slán |
Tacaíonn sé le tarchur sonraí idir an modúl cumarsáide sonraí criptithe slán agus an t-ardán bainistíochta faisnéise, ag comhlíonadh riachtanais an "Phrótacail Chomhéadain Sonraí Trealamh Frithbhearta Raidió Aerfheithiclí Gan Fhoireann_Sampla Tástála" |
|
Am freagartha meallta |
<10s (within effective range) |
|
|
Uillinn decoy éifeachtach: |
cothrománach: 360 céim , ingearach: 0-90 céim |
|
|
Líon na drones le cur in aghaidh go comhuaineach |
Gan teorainn |
|
|
Inoiriúnaitheacht teochta |
Teocht oibre: -40 céim -+70 céim , Teocht stórála: -50 céim -+80 céim |
|
|
Inoiriúnaitheacht taise coibhneasta Bogthaise |
10%~75% (22 degrees), >=95% (45 céim) |
|
|
Creathadh |
Comhlíonann an fheidhmíocht frith-chreathadh riachtanais na timpeallachta iompair bóthair trucail i GJB 150.16A-2009 |
|
|
grád cosanta |
IP65 |
|
|
Grád pléascadh-cruthúnas |
EX nA IIC T6 Gc |
|
|
Feidhmíocht cosanta tintreach |
a chomhlíonann riachtanais leibhéal 3 i GB/T17626.5-2019 |
|
|
Soláthar leictreachas |
AC 220V |
|
|
Cianrialtán |
RJ45 |
|
|
Toise |
411 × 411 × 370 mm (gan triopd) |
|
|
Meáchan |
15kg |
